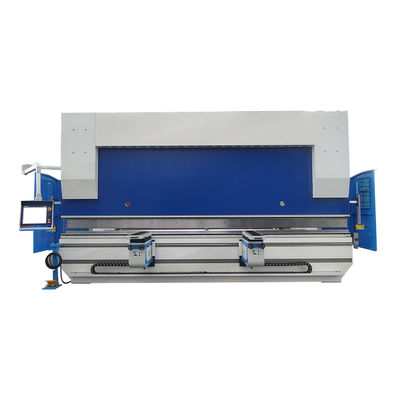

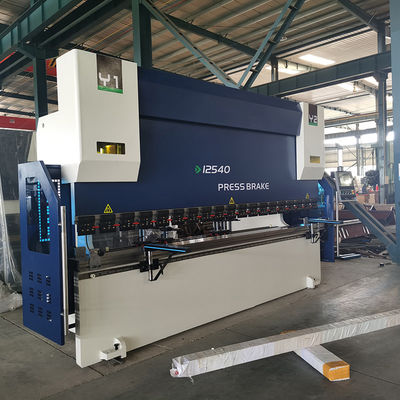

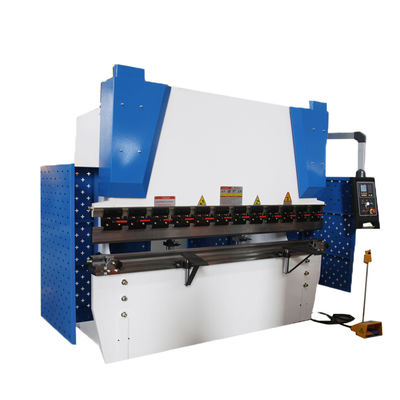

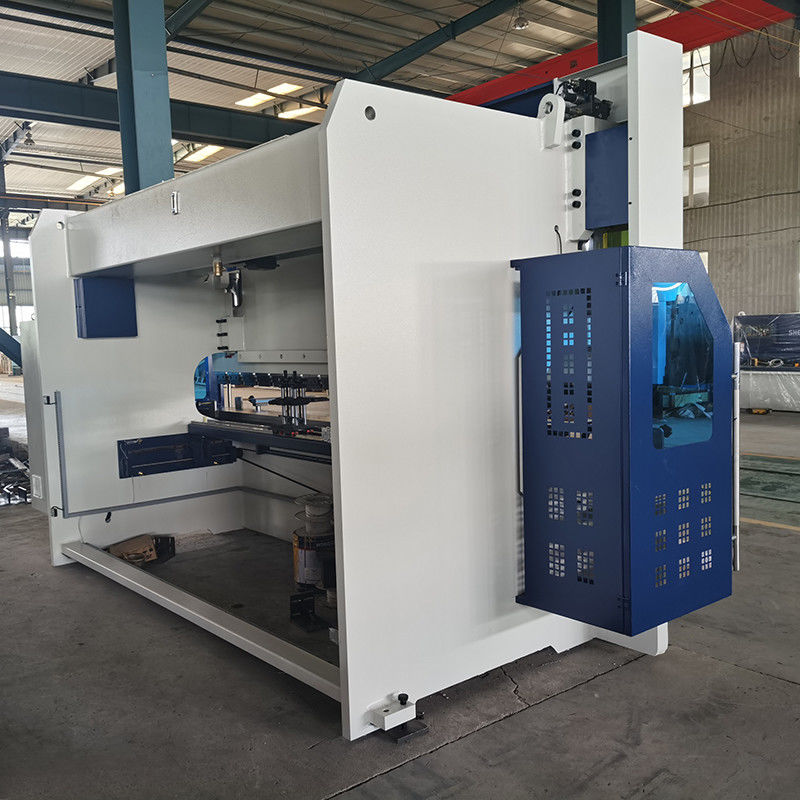

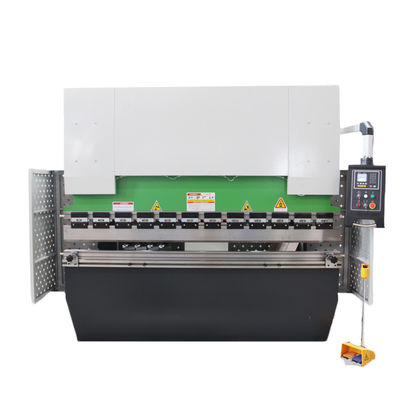

металлопластинчатая гибочная машина, машина тормоза гидравлической прессы сервопривода, машина складчатости плиты cnc полноавтоматическая
Сложенная гибочная машина металлического листа имеет высокую урожайность и высокую работая точность, используя различные формы верхней и более низкой прессформы, можно согнуть в различные артефакты форм, ход одновременно может быть к гнуть формировать металлического листа, после того как много гнуть может получить больше комплекса в форме workpiece, оборудованный с соответствуя оборудованием, смогите также сделать пунш.
Структура продукта
1. Используя метод анализа UG (конечного элемента), автоматизированный дизайн оптимизирования, красивое возникновение.
2. Машина принимает структуру стальной пластины сваривая, с достаточными прочностью и жесткостью, гидравлическая передача для обеспечения что работа не будет должна покрыть изменения толщины или под выбором паза прессформы «v» неправильным причиненным серьезной аварией перегрузки, к тому же, машина имеет стабилизированную работу, легкая для того чтобы работать, небольшие характеристики шума, безопасных и надежных.
3. Механический блок набор в цилиндре масла для обеспечения повторенной располагая точности сползая блока к более низкому мертвому пункту, обеспечить последовательность угла сгиба во время массового производства.
объединенный закалять 4.The принят для того чтобы исключить внутренний стресс и рамка машины обработана расточкой пола CNC и филировальной машиной для обеспечения точности устанавливая поверхности цилиндра масла, ведущего бруса и таблицы работы.
5. Вся рамка будет derusted и будет распылена с антиржавейной краской.
Работая структура слайдера
1. Машина принимает гидравлический и электрический контроль, ход скольжения можно отрегулировать по желанию, и имеет спецификации действия как медленно двигать, полуавтоматный, автоматический, etc. польза медленно двигать спецификации может облегчить испытание и регулировку прессформы.
2. Вверх-двигая дизайн гибочной машины, двойные цилиндры масла работая в то же время, сбалансированная деятельность, удобный, безопасная (мотор сервопривода регулирует ход цилиндра Y-osи, оборудованный с системой DA41 и углом программируя).
3 .at дно мертвого пункта когда каландрируя функция, обеспечить точность workpiece.
4. Под состоянием уместных национальных стандартов, точность угла сгиба плюс или минус 45'. (стандартное JB/t22572-2011)
5. С функцией медленного управления спуска, оператор может лучше контролировать workpiece.
Гидравлическая система
1. Гидравлическая система (rexroth Bosch, Германия) может осуществить действия быстрого скольжения вниз, медленного скольжения вниз, работающ скорость гнуть, быстрое возвращение и вверх, и быстрый стоп скольжения в процессе вниз.
2. СОЛНЕЧНЫЙ насос с зубчатой передачей принят для масляного насоса, который может выдержать высокое давление и малошумный.
3. Нефтепровод принимает байонетное соединение сочетания из немецкое и гальванизированное холодное - вычерченной трубе, и герметизируя кольцо не нужно быть замененным для того чтобы преодолевать явление утечки масла.
4. Японская компания NOK выбрана как герметизируя кольцо, с хорошим проведением запечатывания, надежной работой и длинным сроком службы.
5. Машина может работать непрерывно под номинальной нагрузкой, гидравлическая система не имеет никакую утечку и непрерывно стабилизирована с высокой точностью.
Управление синхронизации слайдера
Синхронизации хода скольжения гибочной машины, польза механического и гидравлического механизма синхронизации, простые структура, стабилизированное и надежное, с машиной требовали точности синхронизации, вообще не нужно регулярное техническое обслуживание поддерживать долгосрочную пользу.
После держите-
1. Мотор сервопривода управляет регулировкой заднего стопорного устройства.
2. Винт backstop расположен с винтом шарика точности и поддержан высокоточным линейным ведущим брусом.
3.H тип привод колеса одновременного пояса одновременный, высокая точность передачи, малошумная.
4. Примите вверх и вниз регулируемый настраивая палец стопа с более высокой точностью, и двиньте его левый и правый через двойной линейный ведущий брус на луче, который обеспечивает точность пальца стопа двигая к любой части от левого и правого.
Система DA41
Система управления принимает систему управления DA41S компании DELEM в особенностях Netherlands.Its технических следующим образом:
1. X ось, заднее управление мотора сервопривода стопа, точность контроля 0.1mm
2. Y-osь, управление мотора сервопривода угла сгиба, точность контроля 0.01mm
3. вычисление глубины Y-osи
4. отсчет времени деятельности машины
5. отсчет хода
6. Функция памяти выключения
объем запоминающего устройства 7,100 программ, каждая программа имеет 25 шагов работы
8. Быстрый доступ к поверхностной странице, значительно удобные операторы машины
9. Оно имеет функцию материальных управления избежания и установки параметра прессформы
10. Высоко- жидкокристаллический дисплей LCD определения, модный дизайн панели, дружелюбный интерфейс деятельности
11. Уникальная идея проекта клавиши, программирование и выбор прессформы, гнуть отростчатая программируя и изменение
Регулятор сервопривода Cyb-касания 8 Швейцарии двойной
1.Switzerland contoller сервопривода Cyb-касания 8 двойное
контроль 2.Controller и отрегулировать x, Y-osи.
управление x привода 3.Servo, Y-osи.
Винт шарика 4.HIWIN и линейный ведущий брус с точностью 0,05 mm
кронштейн 5.Front
блок водяной задвижки 6.Germany Bosch Rexroth.
соединитель трубопровода 7.Germany EMB.
мотор 8.Germany Сименс главный
электрооборудование 9.France Schneider.
10.Hydraulic и электрическое предохранение от перегрузки
11 верхние и более низкие плашки (86°, R0.6mm, materail: 42CrMo)
|
Регулятор Estun E21
* объединенный фактор programmable свободно * автоматический располагая контроль
* смещение стипендии шпинделя
Внутреннее реле времени
* счетчик запаса
* дисплей положения Backgauge, разрешение в 0.05mm
|
|
|
Серия касания Delem DA-50
Управления тормозом прессы серии касания DA-50 предлагают современные компактные и разносторонние решения для сильного экономического тормоза прессы
применения.
Графическое программирование и численные программируя решения основанные на современном управлении тормозом прессы для того чтобы включить оптимальное
гибкость. Опционная серия касания DA-60 |
Cybelec CybTouch 8,12,15, Швейцария
CybTouch специфически конструировано для тормозов прессы CNC.
Оно имеет экран касания интуитивного и яркого цвета полный и высокую интеграцию функций. Свой крепкий дизайн доступен в панели или версия расквартировывать. Спасибо свои большие ключи, интерактивная справка, упрощенное программное обеспечение и много других автоматических функций которые постоянн направляют оператора,
Концепция открытой архитектуры CybTouch для обеспечения функциональности клиента специфического. Дружественный программирующ легко должное к
«интуитивная программируя» концепция. |
|
Esautomotion S630, S640, S650, Италия
Умное сердце программного обеспечения специфически конструированное для гнуть бьет во всех наших VIS-600 и 800 CNCs, таким образом гарантируя исключительное представление с каждым типом обработки.
Начатое специальное согласовывающ потребности каждого клиента, наше программное обеспечение ключа поворота позволяет и визуализирование 2D и 3D, пока оптимизирующ все гнуть последовательности.
Спасибо общее соображение уникального Esautomotion исключительное ИСЧЕЗАННОЕ (быстрый дизайн LEearning), оно значительно упрощает и скорость вверх по работе machineoperator. |
|
| |
Опционная установка
Холодильный агрегат масла
Светлый занавес
Предохранение от лазера
Передний автомобиль следовать поддержкой
Гнуть роботы |
Преданный педальный контроллер
Переключатель педали Южной Кореи KACON, улучшающ срок службы и рабочую чувствительность. С аварийной остановкой, вверх и вниз разделения контроля. Сделайте работать машины более безопасным и более легким.
Его можно также оборудовать с многофункциональным коромыслом Z1, Z2-axis, управлением руководства R-оси. |
|
|
Разнообразные инструменты тормоза прессы
Оптимизированный дизайн может сделать гнуть простую и эффективный. высокочастотные гася отростчатые инструменты тормоза прессы 42CrMo или C45, он прочен. Особенную поверхностную обработку нитрирования можно выбрать для предотвращения ржавчины и красивого возникновения. Особенные пунш и vdies можно подгонять согласно workpiece, и ЮАНИ обеспечивают полный набор решений. |
Главная гидравлическая система
Интегрированная гидравлическая система, быстрый ответ. Низкая интенсивность отказов делает бег машины безопасно, эффективно и стабилизированно. Все
серия стандарта оборудована с гальванизированное холодным - вычерченная труба и немецкий тип соединение ferrule трубы. Уменьшите риск утечки масла
50% сравненным с резиновым и сваренным безшовным трубопроводом. И внутри может быть более длинный срок службы. |
|
Параметры:
|
Модель механического инструмента
|
WC67K-100T/3200
|
|
Номинальное давление
|
kN 1000
|
|
Гнуть длина,
|
3200 mm
|
|
Расстояние между столбцами
|
2600 mm
|
|
Глубина горла и рта
|
320 mm
|
|
Высота максимального открытия
|
400mm
|
|
Максимальное давление системы
|
Mpa 25
|
|
Точность движения слайдера
|
Располагать точность
|
±0.05mm
|
|
Повторенный располагающ точность
|
±0.02mm
|
|
Сила главного мотора
|
Сила
|
7,5 KW
|
|
Скорость
|
1500r/min
|
|
Система CNC
|
Модель
|
DA41S
|
|
Масляный насос
|
Модель
|
NB3-16
|
|
Гнуть точность
|
Угол
|
° ±1
|
|
Прямота
|
±0.7mm/m
|
