Место происхождения: | Китай |
Фирменное наименование: | YUAN |
Сертификация: | CE,ISO |
Номер модели: | Станция 32 |
Количество мин заказа: | 1 набор |
---|---|
Цена: | 17000-29000USD |
Упаковывая детали: | деревянная коробка |
Время доставки: | 25 дней |
Условия оплаты: | T/T, L/C |
Поставка способности: | 30 НАБОРОВ |
Тип машины: | Пробивая машина | Источник питания: | Механический |
---|---|---|---|
Номинальная сила: | 250 KN | Максимальная толщина: | 6 mm |
Высокий свет: | Тип машина сервопривода прессы пунша CNC,Машина прессы пунша башенки CNC |

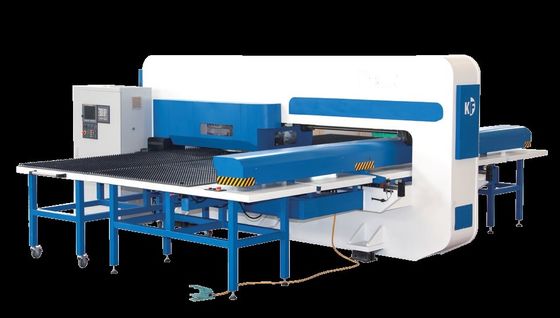

Тип машина сервопривода прессы пунша башенки CNC с автоматическим индексом
Основные особенности
Новые прессы пунша башенки T30 произведены по мере того как закрытый тип конструкция rigit стальная в структуру rigit, конечная ситема анализа был использован в процессе дизайна и симуляции для того чтобы позволить отклонению minumum во время деятельности. Никакое отклонение между башенкой и инструментами не происходит во время пробивая процесса и оно увеличивает жизнь инструмента. Прессы пунша башенки серии T30 имеют 2 модели с ходом 27 station/700 и с ходом 33 station/900 который помогает закончить полностью работу на onces даже на очень осложненных продуктах листа. Так прессы пунша башенки T30 обеспечивают полное решение с оптимальной ценой.
• Моторы сервопривода AC Сименс на всей оси
• Высокая драгоценная располагая возможность с линейной системой розвальней на всей оси.
• Тип платформы на пульте управления моста бортовом или портативном CNC
• Управление CNC выводит наружу/входные сигналы для таблицы vacum & фильтруя блока
• Высокая vacuming возможность с consaption более низкой энергии
• Независимая система разделочного стола
• Multi голова Plazma и топливо multi головы oxy режа возможности.
• +/- 0,02 mm располагая точность.
• +/- 30m/min располагая скорость.
- Дизайн рамки „o“ испытанный точно, который подвергли механической обработке программным обеспечением анализа конечного элемента, и стресс сброшенный для обеспечения высокой точности
- Гидравлический пробивать с indexable станцией инструмента через 360° в инкрементах 0.001°
- Пробивать, резать и формировать вопрос процессов к опционный оборудовать приспосабливать контролируемое CNC согласно материалу
- Способный на производить единственные 2D компоненты но при приспособлении с особенными инструментами смогите создать формы 3D которые не были бы возможны при использовании профилируя процесса
- Высокий обгрызая тариф 600 ударов в минуту в тангаже 1mm
- Моторы большой емкости и проводники точности на всех осях способных для достижения высоких рабочих скоростей
- Твердый луч с приспособленный с 2 струбцинами листа способными на располагать листы толщины до 8mm
- Очень точная повторимость 0.04mm
- Зажимающ силу отрегулированную CNC от 100kg к 1000kg
- Перемещать особенность
- Высокие скорости обработки и тарифы передачи данных
Нет. | Имя | Параметры | Блок | Примечание |
1 | Номинальное давление | 300 | KN | 30 (t) |
2 | Структура шкафа | «O» | закрытый | |
3 | Структура башенки | Толстый | mm | Вверх по: 80/down: 70 |
4 | Структура прессформы | ориентированное длинное 85 серий | Интернационально общий тип | |
5 | Структура/номер струбцины | Полностью плавая тип | наборы | 2 |
6 | номера Автоматическ-индекса | наборы | 2 (опционный) | |
7 | вид передачи Автоматическ-индекса | Турбина и червь | ||
8 | Количество контролируемых осей | 3/4 (X/Y/T/C) | оси | Автоматическ-индекс (опционный) |
9 | Перемещать цилиндр | 2 | наборы | |
10 | Структура Countertop | Смешанный шарик Brushuniversal | ||
11 | Распределение позиции револьверной головки | ABCD | стандарт | |
12 | Пробивая точность | ±0.1 | mm | |
13 | Повторите располагать точность | ±0.02 | mm | |
14 | Глубина горла | 1280 | mm | |
15 | Ход пунша | 40 | mm | |
16 | Максимальная пробивая частота | 800 | t/min | |
17 | Максимальный обрабатывая размер плиты | 2500/5000*1250 | mm | Вторичный располагать |
18 | Максимальная обрабатывая толщина плиты | 6 | mm | |
19 | Скорость максимальной плиты питаясь | 60 | m/min | |
20 | Максимальный диаметр (раз пробил) | 88,9 | mm | |
21 | Максимальный вес части работы | 150 | kg | |
22 | Скорость башенки роторная | 30 | r.p.M | |
23 | Сила главного мотора | 11 | KW | |
24 | Потребление газа | 0,15 | ³ /min m | |
25 | Давление газа | 0,6 | MPa | |
26 | Размер (L*W*H) | 5400*5200*2600 | mm | |
27 | Вес | ≈12 | T | |
28 | Система CNC | FANUC OI-PD | ||
29 | Программируя программное обеспечение | CNCKAD (неподдельное) |

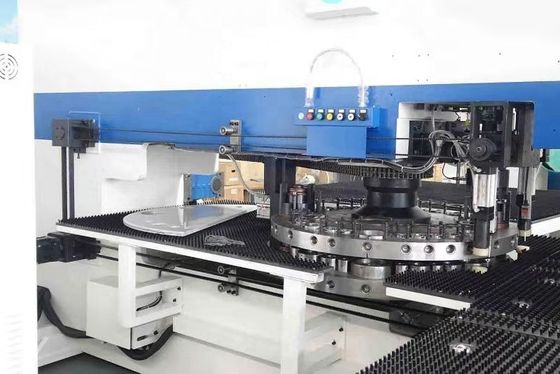

Умирает станция размещанная в башенке.
Тип станции |
Инструмент Размер (mm) |
станция 16 Башенка |
станция 20 Башенка |
24 станции Башенка |
станция 32 Башенка |
Φ1.5-φ12.7 | 6 | 8 | 12 | 16 | |
B | φ12.7-φ31.8 | 6 | 8 | 8 | 12 |
C | φ31.8-φ50.8 | 2 | 2 | 2 | 2 |
D | φ50.8-φ88.9 | 2 | 2 | 2 | 2 |
