Место происхождения: | Китай |
Фирменное наименование: | YUAN |
Сертификация: | CE,ISO,UV |
Номер модели: | 2200x6000 mm |
Количество мин заказа: | 1 набор |
---|---|
Цена: | 6000-25000USD |
Упаковывая детали: | деревянная коробка |
Время доставки: | 25 дней |
Условия оплаты: | L/C, D/A, D/P, T/T, западное соединение, MoneyGram |
Поставка способности: | 50 наборов |
Имя: | Пламя CNC портала и автомат для резки плазмы | Тип мотора: | Тип мотора |
---|---|---|---|
Напряжение тока: | 220V/380V | Применимое промышленное: | Промышленное предприятие |
Система управления: | FastCam или подгонянный | Резать материал: | Алюминий углерода нержавеющей стали металла стальной |
Высокий свет: | автомат для резки плазмы воздуха 6000mm/min,Автомат для резки плазмы воздуха UL,оборудование дуговой резки плазмы 12m |

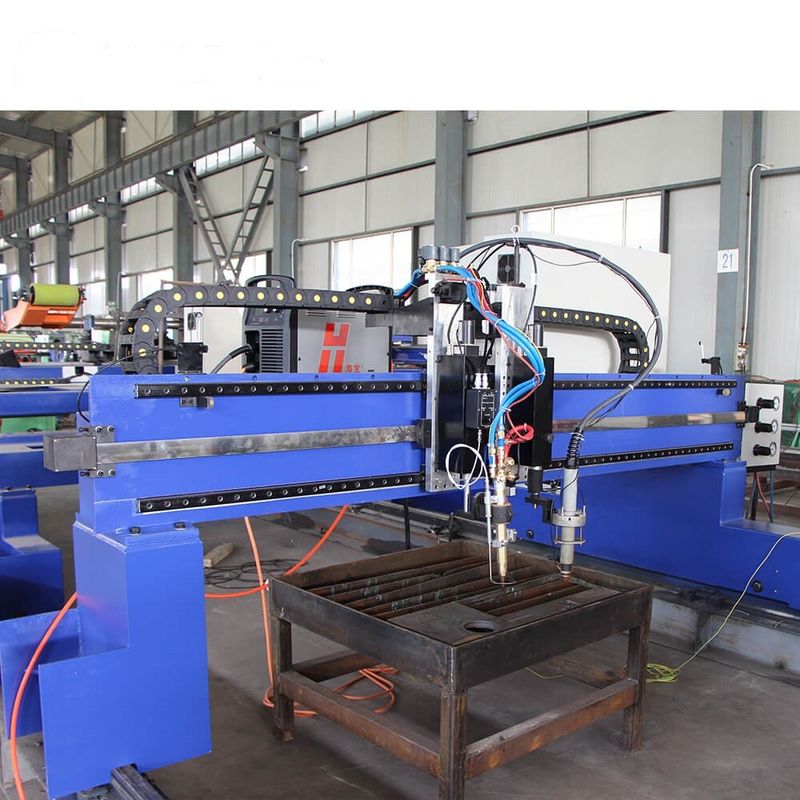

Пламя CNC портала и автомат для резки плазмы для 12 метров
Сверхмощная типа портал структура рамки, луч принимает типа коробк сваренную структуру, никакую деформацию, привод высокой эффективности двухсторонний, компактную текстуру, общий закалять, полно исключает сваривая представление стресса, толстых и атмосферических возникновения, стабилизированных и надежных, которое большинств стандарт в индустрии автомата для резки. Всеобщий автомат для резки CNC с боковыми пядями 3m, 4m, 5m, 6m|8m и другие спецификации, оба с двухсторонним приводом, проводником двух-оси линейным, стандартным на боковой датчик 4m, эффективный режа ряд: длину рельса 3.2m продольную можно подгонять, одиночное пламя или одиночный метод вырезывания плазмы с автоматическим зажиганием; ее можно также добавить в режим вырезывания пламени и плазмы. Длина продольного рельса 2m в раздел. Удлиняя рельс можно установить согласно требованиям к потребителя и пядь луча можно расширить. Множественные факелы или наклоны можно отрезать согласно требованиям к потребителя.
Параметры:
Деталь | Спецификация | ||||
Горизонтальный космос следа (mm) | 3000 | 4000 | 5000 | 6000 | 7000 |
Эффективная режа ширина (mm) | 2200 | 3200 | 4200 | 5200 | 6200 |
Общая ширина (mm) | 3800 | 4800 | 5800 | 6800 | 7800 |
Резать режим | пламя только, плазма единственная, пламя и плазма | ||||
Управлять методом | привод механизма реечной передачи для x и Y-osи | ||||
Управлять режимом | вдухсторонний управлять | ||||
Толщина кислородной резки | 6-200mm | ||||
Толщина вырезывания плазмы | 0-50mm (согласно источнику питания плазмы) | ||||
Резать скорость | 0-6000mm/min | ||||
Пустая скорость хода | 0-10000mm/min | ||||
Автоматический блок управления высотой | емкостное управление высотой для кислородной резки | ||||
управление высотой напряжения на дуге для вырезывания плазмы |
Применения
Эта машина главным образом использована для точного вырезывания больших панелей. Вид резать и резать оборудование с высокой эффективностью и энергосберегающий, которая может значительно улучшить норму использования и эффективность резать стальных пластин. Эта машина может работать непрерывно без останавливать в течение длительного времени. Она может отрезать низкоуглеродистую сталь (кислородную резку) и цветные металлы (вырезывание плазмы) как высокуглеродистые сталь, нержавеющая сталь, алюминий, медь, etc. она широко использована в машинном оборудовании, автомобиль, судостроение, петрохимическое, военное, металлургия, воздушно-космическое пространство, боилер, сосуд под давлением, и другие индустрии. EL, локомотив, etc. все спецификации и компоненты нашего автомата для резки CNC смогли быть подгоняны по требованию. Как изготовитель и поставщик автомата для резки CNC, мы предлагаем автоматы для резки CNC, машины кислородной резки, подводный автомат для резки CNC вырезывания machines.desktop плазмы, и больше машин CNC. Наши продукты ISO9001 и CE аттестованный и экспортированный к много стран в Европе и Юго-Восточной Азии. мы имеем доступ к удобным объектам транспорта по суше, морю, и воздуху.
Структура шкафа
Поперечная балка принимает немецкую рамку технологии и портала Messel, которая может исключить кручение лучше. Поперечная балка не-прямоугольная структура трубки структуры коробки стальной. После сваривать, она обожжена полностью для того чтобы исключить внутренний стресс так как она не деформирует в долгосрочной пользе. Стабилизированная структура рамки делает режа точность более высокой и режа скорость более быстро.
|
|

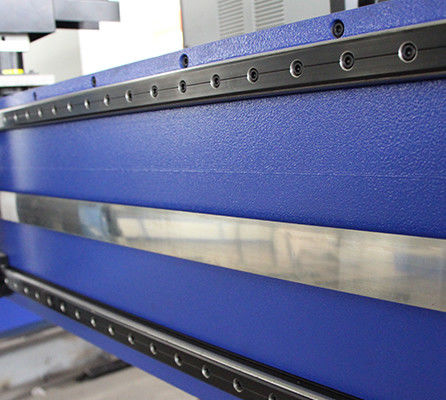

Проводник
Горизонтальный guideway принимает отечественный или импортированный guideway двойного ядра цапфы линейный с высокой точностью и хорошим наведением.
Продольный ведущий брус со шлифующей поверхностью сделанной из особенного металла имеет высокую механическую точность и носит сопротивление.
|
|
Управляющее устройство сервопривода
Мы используем управляющее устройство сервопривода Panasonic, которое имеет функцию обнаружения расположения знаков, высокой точности, и короткого времени приемистости. Управляющее устройство принимает японский первоначальный планетарный редуктор, которого ошибки входа и выхода только 16 дуг. Между тем, в поперечной и продольной структуре передачи шестерни, добавлены, что позволяет автоматический прибор компенсации зазора структура передачи точно исполнить инструкции выданные системой CNC.
|
|
Механический прибор передачи
Все механические системы передачи принимают цеплять шестерни и шкафа точности с подвергая механической обработке точностью ранга 7 национального стандарта.
|
|
Программное обеспечение гнездиться
Выберите общий край, мост, непрерывное вырезывание, микро-соединение, и другие режа процессы для того чтобы улучшить норму использования металлического листа, режа эффективность.
|
|
Операционная система
Используя верхнюю операционную систему университета Шанхая Jiaotong или другие мирового класса системы обозначенные потребителями, оно имеет многоязычную функцию меню, стабилизированную и надежную, высокую точность контроля, предохранение от памяти точек прерывания силы, etc.
|
|
Подъемное устройство газового резака
Шкаф газового резака поднимаясь использован для того чтобы осуществить автоматический подниматься газового резака. Поднимаясь тело тяжелого газового резака осуществляет верхнее и более низкое движение датчика через движение линейного подшипника между цапфами проводника. Место факела также имеет функцию анти--столкновения 360 градусов и защищает безопасность факела во всей рабочей зоне. Тело тяжелого газового резака целого поднимаясь имеет 3 поднимаясь режима: ручной, электрический, и автоматический.
|
|
Манометр и клапан сброса
Манометр и модулирующая лампа установлены на верхнюю часть панели центрального поста управления так, что оператор сможет отрегулировать и проверить давление газа согласно оптимальному государству во время вырезывания. Панель имеет переключатель для работая клапана соленоида, который можно отрегулировать вручную и проконтролировать автоматически численной системой управления.
|
|
Поставка мощности резания
Опционные источники питания плазмы для различный резать материалов.
|
Опционная конфигурация
Прибор кислородной разделки кромки под сварку
Бесконечный роторный автомат для резки паза соответствующий для вырезывания v, пазов y, x, и k workpieces с различными формами линейных или кривой комбинации. Свой уникальный жидкий дизайн механизма приносит большее удобство.
|
|
Прямой прибор кислородной резки
Прямой прибор кислородной резки можно установить на задней части автомата для резки CNC портала для того чтобы завершить прямое вырезывание металла углерода стального.
|
